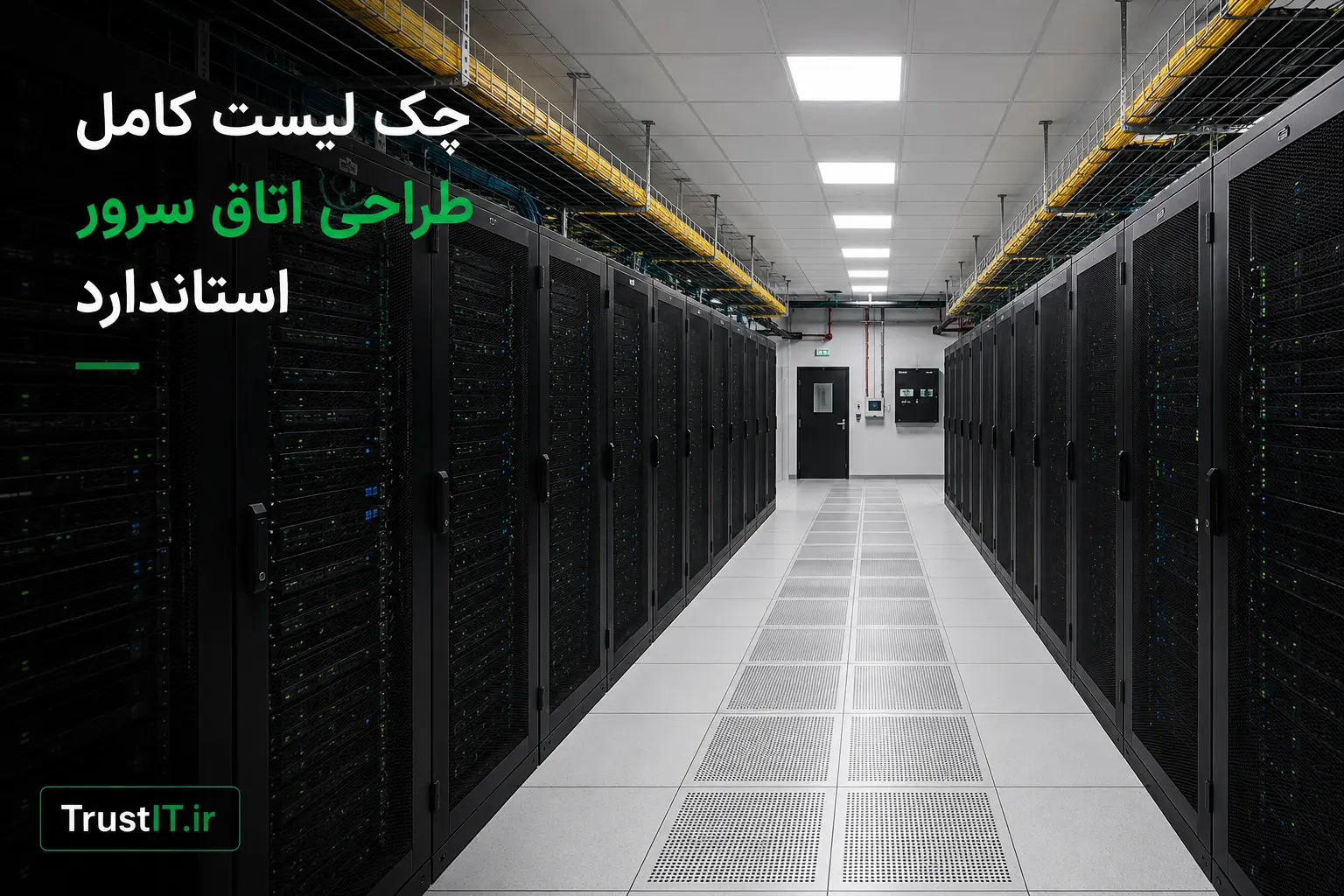

چک لیست کامل طراحی اتاق سرور استاندارد

اتاق سرور فقط یک انبار قفسه فلزی برای دستگاه ها نیست؛ یک زیرساخت حیاتی است که سلامت برق، شبکه و داده های سازمان به آن وابسته است. بخش بزرگی از خرابی هایی که تیم های IT با آن ها دست و پنجه نرم می کنند - از قطعی برق ناگهانی گرفته تا خرابی هارد به دلیل گرمای بیش از حد - ریشه در طراحی اولیه و اشتباه اتاق سرور دارد، نه در کیفیت خود تجهیزات. استانداردهایی مثل TIA-942 و Tier Standard مؤسسه Uptime Institute دقیقاً برای همین منظور تدوین شده اند: تبدیل تجربه به یک چک لیست قابل اندازه گیری. در این مقاله تمام مواردی که باید پیش از راه اندازی یا بازطراحی اتاق سرور بررسی کنید را به ترتیب و با جزئیات فنی مرور می کنیم.

انتخاب و آماده سازی محل اتاق سرور

اولین تصمیم، و در خیلی از پروژه ها اشتباه ترین تصمیم، انتخاب فضای فیزیکی اتاق سرور است. زیرزمین به دلیل ریسک نفوذ آب و سیل، و طبقه آخر ساختمان به دلیل ریسک نشتی سقف و دمای بالاتر، گزینه های مناسبی نیستند؛ ترجیح استاندارد طبقه همکف یا یکی از طبقات میانی، نزدیک به ورودی برق ساختمان است تا طول مسیر کابل کشی برق کاهش یابد. اتاق سرور هرگز نباید زیر سرویس بهداشتی، آشپزخانه یا هر فضایی با لوله کشی آب باشد؛ حتی یک لوله عبوری از سقف اتاق سرور یک ریسک بلندمدت محسوب می شود.

• بدون پنجره یا با پنجره کاملاً مسدود و عایق بندی شده، برای جلوگیری از نور مستقیم آفتاب و نوسان دما
• عدم اشتراک دیوار با فضاهای پرترافیک یا با منبع لرزش و صدای زیاد (مثل موتورخانه)
• دسترسی مستقیم برای ورود تجهیزات سنگین (درب با عرض کافی، بدون پله در مسیر یا حداقل با رمپ)
• فضای کافی برای رشد آینده؛ معمولاً حداقل ۳۰ درصد ظرفیت اضافه برای توسعه سه تا پنج سال آینده در نظر گرفته می شود

سازه، کف کاذب و مسیر کابل ها

کف کاذب (Raised Floor) در اتاق سرورهای استاندارد معمولاً بین ۳۰ تا ۶۰ سانتی متر ارتفاع دارد و دو کار انجام می دهد: مسیر پخش هوای خنک از زیر رک ها و مسیر عبور کابل های برق و شبکه دور از دید. کف کاذب باید از جنس ضدجرقه و ضداستاتیک (ESD) باشد و هر پنل آن ظرفیت باربری مشخصی داشته باشد که باید با وزن واقعی رک های پر شده تطبیق داده شود. اگر کف کاذب در پروژه شما توجیه اقتصادی ندارد، جایگزین آن کانال کابل روکار (Overhead Cable Tray) بالای رک هاست؛ در این حالت باید مسیر برق و مسیر داده در دو کانال جدا از هم عبور کنند.

سیستم برق، UPS و ژنراتور

سطح افزونگی برق (Redundancy) اولین چیزی است که سطح Tier نهایی اتاق سرور شما را تعیین می کند. طراحی باید حداقل شامل دو مسیر ورودی برق مجزا از تابلو اصلی ساختمان، یک یا چند دستگاه UPS با ظرفیت متناسب با بار کامل رک ها به علاوه حاشیه رشد، و یک ژنراتور دیزل با استقلال سوخت کافی (معمولاً بین ۲۴ تا ۷۲ ساعت بسته به سطح حساسیت کسب و کار) باشد. هر رک باید حداقل دو PDU مجزا با منبع تغذیه مستقل داشته باشد تا سرورهای دارای منبع تغذیه دوگانه بتوانند به هر دو مسیر متصل شوند.

• سایزینگ UPS باید بر اساس بار واقعی به علاوه ضریب اطمینان (نه فقط برچسب توان تجهیزات) انجام شود
• باتری های UPS باید به صورت دوره ای تست تخلیه و شارژ شوند، نه فقط بازرسی چشمی
• سوییچ انتقال خودکار (ATS) باید زمان جابجایی بین برق شهر و ژنراتور را بدون افت برق تجهیزات مدیریت کند
• سیستم ارتینگ (Grounding) اتاق سرور باید مجزا و مطابق آیین نامه برق ساختمان اجرا شود؛ ارت ضعیف یکی از رایج ترین دلایل خرابی زودهنگام کارت شبکه و منبع تغذیه است

سیستم سرمایش و تهویه (HVAC)

گرمای تولیدشده توسط رک های پر از سرور بسیار متمرکزتر از یک فضای اداری معمولی است، به همین دلیل کولرهای اسپلیت خانگی برای اتاق سرور مناسب نیستند. راهکار استاندارد استفاده از واحدهای سرمایش دقیق (CRAC یا CRAH) با ظرفیت افزونه (حداقل N+1) و طراحی راهروی گرم و راهروی سرد (Hot Aisle / Cold Aisle) است؛ در این چیدمان جلوی رک ها رو به راهروی سرد و پشت رک ها رو به راهروی گرم قرار می گیرد تا هوای گرم و سرد با هم مخلوط نشود. محدوده دمایی توصیه شده استاندارد ASHRAE برای اکثر تجهیزات بین ۱۸ تا ۲۷ درجه سانتی گراد و رطوبت نسبی بین ۴۰ تا ۶۰ درصد است.

سیستم اطفا حریق و تشخیص زودهنگام دود

سیستم اطفا حریق اتاق سرور باید طوری طراحی شود که آتش را خاموش کند بدون این که خودش باعث نابودی تجهیزات شود. تشخیص زودهنگام دود با فناوری آسپیراسیون (VESDA) که ذرات دود را پیش از قابل رویت شدن تشخیص می دهد، استاندارد رایج در اتاق سرورهای حرفه ای است. برای اطفای حریق، گازهای تمیز مثل FM-200 یا Novec 1230 که هیچ رطوبت یا رسوبی از خود باقی نمی گذارند، جایگزین مناسب سیستم های آب پاش سنتی هستند.

کابل کشی ساختاریافته طبق TIA/EIA-942

کابل کشی درهم و بدون برچسب، یکی از پرهزینه ترین اشتباهاتی است که خودش را در روزهای عادی نشان نمی دهد اما دقیقاً در لحظه بحران - وقتی باید سریع یک لینک خراب را پیدا کنید - هزینه اش را پس می گیرید. استاندارد TIA/EIA-942 برچسب گذاری یکتا برای هر کابل و هر پورت پچ پنل، رعایت حداقل شعاع خمش کابل، و جداسازی کابل کشی افقی از عمودی با کیبل منیجر مجزا را تعریف می کند. برای بک بون بین رک ها یا بین طبقات، فیبر نوری نسبت به کابل مسی کیفیت بالاتر و مسافت انتقال بیشتری ارائه می دهد.

چیدمان رک ها و راهروهای گرم و سرد

عرض راهروی سرد باید حداقل ۱۲۰ سانتی متر باشد تا هم تردد پرسنل و هم باز شدن کامل درب رک ها بدون مانع ممکن باشد. در پروژه های با تراکم بالا، محصورسازی راهروی سرد یا راهروی گرم (Containment) با درب و سقف پلاستیکی یا شیشه ای، بازده سرمایش را به طور محسوسی بالا می برد چون مانع بازگشت هوای گرم به ورودی سرورها می شود. ظرفیت وزنی هر رک باید پیش از چیدمان مشخص و روی برچسب رک درج شود تا در آینده تجهیزات سنگین تر از حد مجاز در آن نصب نشود.

امنیت فیزیکی و کنترل تردد

امنیت فیزیکی اتاق سرور به همان اندازه امنیت شبکه اهمیت دارد؛ دسترسی باید محدود به افراد مشخص و از طریق کارت هوشمند یا احراز هویت بیومتریک باشد، نه یک قفل معمولی با کلید مشترک. هر ورود و خروج باید لاگ شود و در پروژه های حساس تر، از طراحی Mantrap (اتاقک دو دری که فقط یک نفر در هر بار عبور می دهد) استفاده می شود. پوشش کامل دوربین مداربسته روی درب ورودی، راهروهای بین رک و محل تابلوهای برق، هم برای بازدارندگی و هم برای بررسی حوادث بعد از وقوع ضروری است.

مانیتورینگ محیطی و DCIM

حسگرهای محیطی دما، رطوبت، نشت آب زیر کف کاذب و دود باید به صورت پیوسته پایش شوند و در صورت خروج از محدوده مجاز، هشدار فوری از طریق SNMP، ایمیل یا پیامک به تیم مسئول ارسال کنند؛ فاصله بین وقوع مشکل و اطلاع پیدا کردن تیم IT از آن، مستقیماً روی مدت زمان خرابی تأثیر می گذارد. در مقیاس بزرگ تر، نرم افزارهای DCIM علاوه بر هشداردهی، ظرفیت برق، فضا و سرمایش باقی مانده اتاق سرور را برای برنامه ریزی توسعه آینده نشان می دهند و شاخص PUE (نسبت مصرف کل برق به مصرف برق تجهیزات IT) را محاسبه می کنند.

استانداردهای بین المللی مرتبط

سه مرجع اصلی که بیشتر تصمیمات طراحی اتاق سرور بر اساس آن ها گرفته می شود عبارت اند از: استاندارد TIA-942 که زیرساخت مخابراتی مراکز داده شامل کابل کشی، معماری و سیستم های پشتیبان را پوشش می دهد؛ Tier Standard مؤسسه Uptime Institute که سطح افزونگی و در دسترس بودن را در چهار سطح Tier I تا Tier IV طبقه بندی می کند (جدول بخش برق را ببینید)؛ و استاندارد ASHRAE TC9.9 که محدوده مجاز دما و رطوبت تجهیزات IT را تعریف می کند. برای پروژه های داخل ایران، رعایت آیین نامه های سازمان نظام مهندسی برای بار سازه و ایمنی برق نیز الزامی و مکمل این استانداردهای بین المللی است.

چک لیست نهایی پیش از راه اندازی

اشتباهات رایجی که باید از آن ها دوری کنید

• نادیده گرفتن ظرفیت باربری کف و اضافه کردن رک های سنگین بدون استعلام مجدد از مهندس سازه
• طراحی یک مسیر واحد برق یا سرمایش بدون هیچ افزونگی، حتی برای اتاق سرورهای کوچک
• حذف پنل های خالی و آب بندی از بودجه پروژه به بهانه کاهش هزینه
• کابل کشی بدون برچسب گذاری استاندارد که هزینه واقعی اش را فقط در زمان عیب یابی می بینید
• راه اندازی سیستم اطفا حریق بدون تست دوره ای و بدون آموزش پرسنل درباره نحوه واکنش به هشدار
• تعریف نکردن مسیر رشد سه تا پنج ساله و پر کردن کامل فضا از روز اول
