توضیحی ساده: TIA/EIA مجموعه ای از استانداردهای صنعتی آمریکایی است که مشخص می کند کابل کشی شبکه باید چگونه طراحی، اجرا و تست شود — از رنگ بندی سیم های داخل کانکتور RJ45 گرفته تا حداکثر طول مجاز هر کابل. رعایت آن یعنی شبکه ای که هم امروز درست کار می کند و هم فردا قابل توسعه و عیب یابی است.

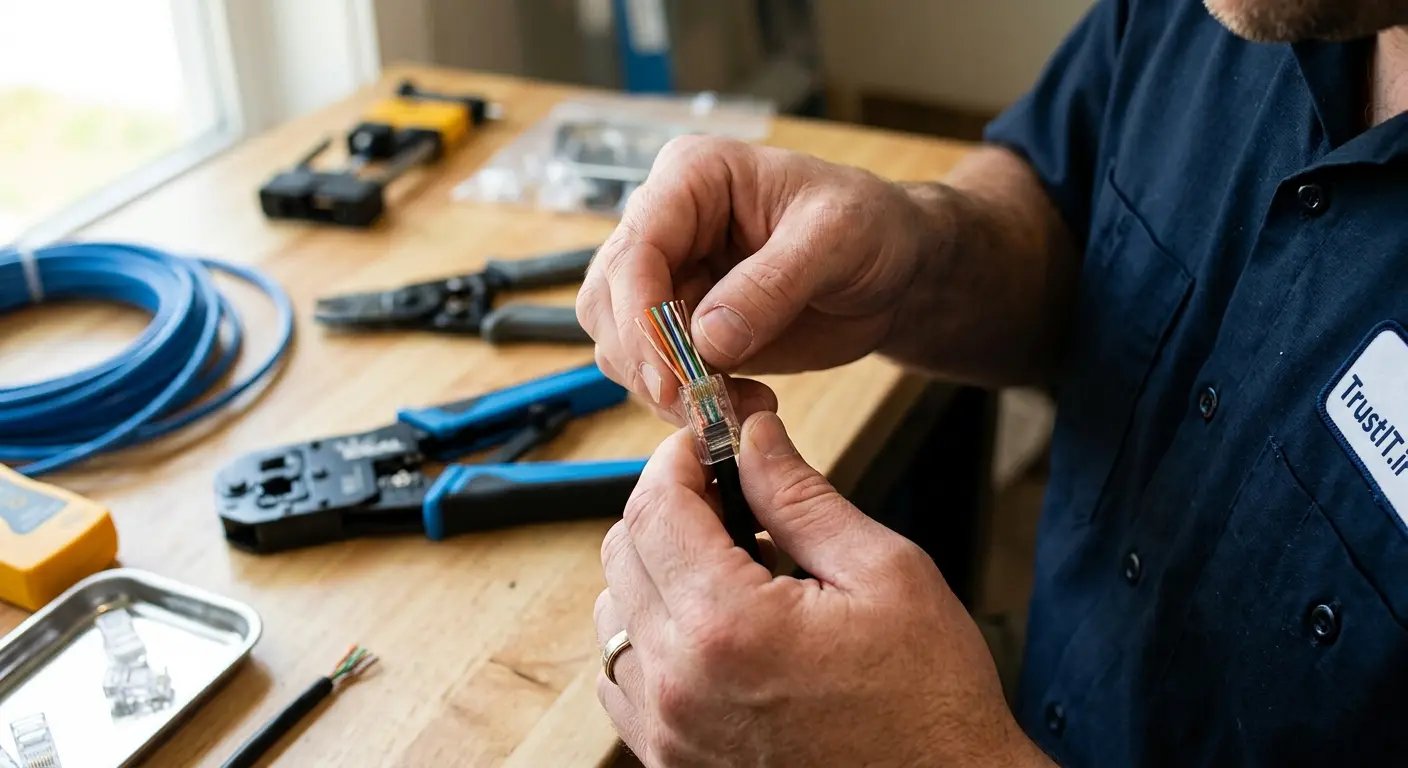

استاندارد کابل کشی TIA/EIA چیست
در این مقاله می خوانید:
  1. استاندارد TIA/EIA چیست؟
  2. چرا رعایت این استاندارد در کابل کشی شبکه مهم است؟
  3. دسته بندی کابل های شبکه بر اساس TIA/EIA-568
  4. تفاوت سیم بندی T568A و T568B
  5. کابل کشی افقی و عمودی طبق TIA/EIA-569
  6. نکات اجرایی برای رعایت استاندارد در پروژه های واقعی

استاندارد TIA/EIA چیست؟

TIA/EIA مخفف دو نهاد استانداردسازی آمریکایی است: Telecommunications Industry Association و Electronic Industries Alliance. این دو نهاد از دهه ۱۹۹۰ مجموعه ای از استانداردهای کابل کشی مخابراتی و شبکه را تدوین کرده اند تا اجرای کابل کشی در ساختمان های تجاری، صرف نظر از اینکه چه شرکتی آن را انجام داده، از یک الگوی مشترک پیروی کند.

مهم ترین بخش این مجموعه برای فعالان شبکه، استاندارد TIA/EIA-568 است که مشخص می کند کابل مسی زوج به هم تابیده (UTP/STP) باید چگونه ساخته، تست و به کانکتور RJ45 وصل شود. کنار آن، استاندارد TIA/EIA-569 به مسیرها و فضاهای فیزیکی کابل کشی (کانال، رک، اتاق مخابرات) می پردازد.

به زبان سادهTIA/EIA برای کابل کشی شبکه همان نقشی را دارد که آیین نامه برق ساختمان برای سیم کشی برق دارد؛ یک استاندارد مشترک که باعث می شود هر تکنسینی، در هر زمانی، بتواند کار تکنسین قبلی را بفهمد و ادامه دهد بدون اینکه مجبور باشد از صفر همه چیز را حدس بزند.

چرا رعایت این استاندارد در کابل کشی شبکه مهم است؟

در نگاه اول ممکن است رعایت استاندارد فقط یک الزام رسمی برای پروژه های بزرگ به نظر برسد، اما تاثیر مستقیمی روی عملکرد روزمره شبکه دارد:

  • پایداری سرعت: رعایت نکردن ترتیب زوج سیم ها یا طول مجاز کابل باعث افت سرعت و افزایش خطای انتقال (crosstalk) می شود، حتی اگر لینک به ظاهر کار کند.
  • عیب یابی ساده تر: وقتی همه کابل ها طبق یک استاندارد رنگ بندی و برچسب گذاری شده باشند، پیدا کردن یک لینک خراب در میان صدها کابل رک، کار چند دقیقه ای می شود نه چند ساعته.
  • آمادگی برای توسعه: شبکه ای که امروز طبق استاندارد اجرا شده، فردا برای ارتقا به سرعت های بالاتر یا اضافه شدن تجهیزات جدید نیازی به کابل کشی مجدد ندارد.

دسته بندی کابل های شبکه بر اساس TIA/EIA-568

استاندارد TIA/EIA-568 کابل های مسی زوج به هم تابیده را در دسته های مختلف طبقه بندی می کند که هرکدام سرعت، فرکانس و طول کاربردی متفاوتی دارند:

دسته کابلحداکثر سرعتفرکانسحداکثر طول کاربردی
Cat5e1Gbps100MHz۱۰۰ متر
Cat61Gbps (تا 10Gbps در فاصله کوتاه)250MHz۵۵ تا ۱۰۰ متر
Cat6a10Gbps500MHz۱۰۰ متر
Cat710Gbps به بالا600MHz۱۰۰ متر (نیاز به اتصال شیلددار)

برای اغلب پروژه های سازمانی امروز، Cat6a انتخاب متعادلی است: هزینه اش به مراتب پایین تر از Cat7 است اما سرعت 10Gbps را در طول کامل ۱۰۰ متری پشتیبانی می کند و برای ارتقای چند سال آینده شبکه هم جواب می دهد.

تفاوت سیم بندی T568A و T568B

وقتی صحبت از «سیم بندی طبق استاندارد» می شود، منظور معمولاً یکی از دو ترتیب رنگ زیرمجموعه TIA/EIA-568 است: T568A و T568B. هر دو از نظر عملکرد و کیفیت انتقال کاملاً یکسان هستند؛ تنها تفاوت، جابه جایی زوج سبز و نارنجی در ترتیب قرارگیری سیم ها داخل کانکتور RJ45 است.

نکته مهم این نیست که کدام یک را انتخاب کنید، بلکه این است که در کل پروژه فقط یکی از این دو را ثابت نگه دارید.

⚠️ هشدار

اگر دو سر یک کابل مستقیم (patch cable) با دو استاندارد متفاوت سیم بندی شود، عملاً یک کابل کراس ساخته اید بدون اینکه بخواهید — نتیجه اش لینک هایی است که گاهی وصل می شوند و گاهی نه، و پیدا کردن این خطا بدون تست کابل به سختی ممکن است.

کابل کشی افقی و عمودی طبق TIA/EIA-569

استاندارد TIA/EIA-569 مسیرها و فضاهای فیزیکی کابل کشی را تعریف می کند و کابل کشی ساختمان را به دو بخش تقسیم می کند:

  • کابل کشی افقی: مسیر بین اتاق مخابرات هر طبقه تا پریز شبکه روی میز کاربر؛ طبق استاندارد باید حداکثر ۹۰ متر باشد تا با احتساب پچ کوردهای دو سر، از سقف ۱۰۰ متری هر لینک عبور نکند.
  • کابل کشی عمودی (بک بون): مسیر بین اتاق های مخابرات طبقات مختلف یا بین اتاق مخابرات و اتاق سرور مرکزی؛ معمولاً با فیبر نوری یا کابل های مسی با ظرفیت بالاتر اجرا می شود.

رعایت این تفکیک باعث می شود در ساختمان های چند طبقه، مسیر هر کابل از ابتدا مشخص و قابل مستندسازی باشد.

خدمات مرتبطخدمات شبکه و زیرساخت آیتی مطمئن
←

نکات اجرایی برای رعایت استاندارد در پروژه های واقعی

  • همیشه از ابتدای پروژه یک استاندارد سیم بندی (T568A یا T568B) را برای کل ساختمان انتخاب و مستند کنید.
  • هر کابل را در دو سر (پریز و پچ پنل) با یک شماره یکسان برچسب بزنید؛ این کار عیب یابی بعدی را به شدت ساده می کند.
  • طول هر لینک افقی را زیر ۹۰ متر نگه دارید تا فضای کافی برای پچ کوردهای دو سر باقی بماند.
  • پیش از تحویل پروژه، همه لینک ها را با کابل تستر بررسی کنید، نه فقط با اتصال ساده به سوییچ.
  • در محیط هایی با نویز الکترومغناطیسی بالا (نزدیک تابلوهای برق، موتورها)، کابل شیلددار (STP) را جایگزین UTP کنید.
آیا T568A و T568B از نظر سرعت شبکه تفاوتی ایجاد می کنند؟
خیر. تنها ترتیب رنگ سیم ها فرق دارد؛ سرعت و کیفیت انتقال کاملاً یکسان است. فقط باید در دو سر یک کابل، یک استاندارد ثابت رعایت شود تا کابل به صورت ناخواسته کراس نشود.
برای پروژه های کوچک و خانگی هم باید استاندارد TIA/EIA رعایت شود؟
بله. حتی در مقیاس کوچک، رعایت استاندارد باعث می شود در آینده گسترش یا عیب یابی شبکه بدون سردرگمی انجام شود.
کدام دسته کابل برای سرور و دیتاسنتر مناسب تر است؟
برای اکثر پروژه ها Cat6a انتخاب مطمئن تری است، چون هم سرعت 10Gbps را در طول کامل ۱۰۰ متری پشتیبانی می کند و هم عمر مفید طولانی تری در برابر ارتقای آینده شبکه دارد.
